性能特點：

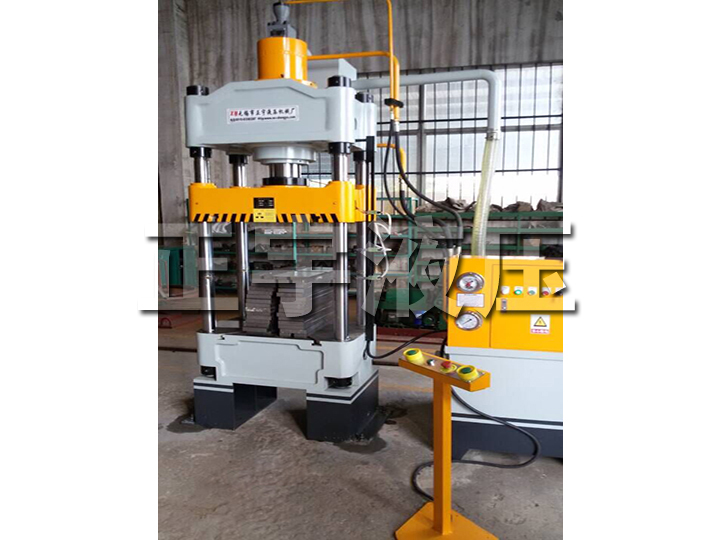

三梁四柱式結構，經濟適用，維修方便。
液壓控制采用整體式插裝閥集成系統，減少了泄露點，沖擊小，動作可靠，使用時間長。
可實現定壓、定程兩種成型工藝，可選配保壓延時功能，延時時間可調。
工作壓力、行程可在規定范圍內按工藝要求調節，操作簡便。
采用按鈕集中系統控制。具有手動調節及半自動兩種操作方式。
適用領域：
適用于金屬材料的拉伸、沖裁（應選配沖裁裝置）、彎曲、翻邊、冷擠壓等各種沖壓工藝，還適用于矯正、壓裝、粉末制品和磨料制品的壓制成型以及塑料制品，絕緣材料的壓制成型。
可選附件或功能：
|
移動工作臺 |
模具加熱及溫控裝置 |
|
觸摸式工業顯示屏 |
行程、壓力、速度顯示、數控裝置 |
|
沖裁緩沖裝置 |
PLC可編程控制器 |
|
液壓系統加熱、冷卻裝置 |
壓邊圈及驅動系統，位移傳感器裝置 |
|
光電保護裝置 |
模具快速夾緊機構 |
|
打料裝置 |
滑塊安全栓 |
|
換模用浮動導軌和滾動托架 |
換模小車 |
主要參數：
|
型號
|
尺寸
|
單位
|
40T
|
63T
|
100T
|
160T
|
200T
|
315T
|
400T
|
500T
|
|
公稱力
|
|
KN
|
400
|
630
|
1000
|
1600
|
2000
|
3150
|
400
|
5000
|
|
頂出力
|
|
KN
|
63
|
100
|
200
|
250
|
400
|
630
|
630
|
1000
|
|
液壓工作壓力
|
|
Mpa
|
25
|
24.5
|
25.6
|
26
|
24.5
|
25
|
24.7
|
25.2
|
|
滑塊下平面距工作臺面距離
|
H1
|
mm
|
600
|
700
|
900
|
900
|
1120
|
1150
|
1400
|
1500
|
|
滑塊行程
|
S1
|
mm
|
350
|
500
|
500
|
500
|
700
|
800
|
800
|
900
|
|
頂出行程
|
S2
|
mm
|
120
|
160
|
200
|
200
|
250
|
300
|
300
|
300
|
|
滑塊速度
|
快下
|
|
mm/s
|
40
|
50
|
100
|
100
|
100
|
100
|
100
|
100
|
|
工進
|
|
mm/s
|
8-15
|
8-15
|
8-15
|
8-15
|
8-15
|
8-15
|
8-15
|
8-15
|
|
回程
|
|
mm/s
|
60
|
60
|
60
|
60
|
70
|
70
|
70
|
80
|
|
工作臺尺寸
|
前后
|
A1
|
mm
|
400
|
500
|
580
|
800
|
900
|
1260
|
1200
|
1400
|
|
左右
|
B1
|
mm
|
400
|
500
|
710
|
800
|
900
|
1260
|
1260
|
1400
|
|
油缸缸徑
|
|
mm
|
140
|
180
|
220
|
280
|
360
|
400
|
440
|
500
|
|
活塞桿直徑
|
|
mm
|
100
|
120
|
180
|
230
|
300
|
360
|
400
|
450
|
|
油泵排量
|
|
ml/r
|
25
|
40
|
40
|
63
|
63
|
63
|
63X2
|
63X2
|
|
電機功率
|
|
KW
|
4
|
5.5
|
5.5
|
11
|
11
|
18.5
|
22
|
37
|
|
機床外形圖
|
前后
|
A2
|
mm
|
500
|
500
|
1020
|
800
|
900
|
1200
|
1200
|
2420
|
|
左右
|
B2
|
mm
|
1380
|
780
|
1800
|
1000
|
1200
|
1500
|
1560
|
4100
|
|
距地面高度
|
H2
|
mm
|
2360
|
2430
|
3500
|
3350
|
3690
|
3900
|
4050
|
5380
|
|
總重量
|
|
T
|
2.8
|
3.5
|
5
|
8.5
|
12
|
15
|
22
|
30
|
|
|
